NavVis VLX 3
業界ハイエンドクラス
ウェアブル型3Dレーザースキャナ
このようなお客様にオススメです
- 屋内外で大規模で複雑な現場計測を行う方
- 高品質・高精度な点群データ取得を必要とする方
- 限られた時間内でスピーディに隅々まで計測される方
-
イメージ映像
-
点群映像
NavVis VLX 3の特徴
-
オールインワンで高精度な3D計測を実現
2台の32層LiDARセンサーで移動式スキャナでは業界トップクラスの精度で3Dデータ取得可能。上部に搭載された4台のカメラが全方向の高解像度なパノラマ画像を撮影し、360°の完全なイメージを作成します -
スキャナー＆ディスプレイ一体型
スキャナ本体に組み込まれたディスプレイで、データの取得レベルや計測経路、パノラマ撮影箇所といった計測状況のプレビューをリアルタイムに確認可能。追加のデバイスやモニターが手をふさがない構造です -
空間座標への正確な位置合わせ
トータルステーション等で測定した基準点を取り込めるため、レーザースキャンや測量作業を効率的にサポート。国内外の座標系にも対応しており、データの正確な位置合わせや整合が可能です -
スムーズな現場移動
独自のヒンジ構造によりコンパクトに折りたため、キャスター付きの頑丈なハードケースに収納可能。飛行機、鉄道、車両での移動も一人で安心して持ち運び可能です
USE CASEユースケース・事例
性能
-
鮮やかな色味
高密度な点群に、大量のパノラマ写真から色付けするため、写真と見間違えるほどクリアに現場を3D再現 -
影（欠損）の低減
移動による能動的な計測で様々なアングルからレーザーを照射し、欠損の少ないデータを出力 -
High Range
これまでよりも2倍のレーザーレンジにより、ビルの外壁高所など遠くのデータまで高密度に再現 -
細部の再現性向上
高性能なLiDARとSLAM処理アルゴリズムによって、エッジや細い部材のノイズを低減し、点群表面の再現性を大幅に向上。図面やモデリングがより効率的に。
NavVis製品比較

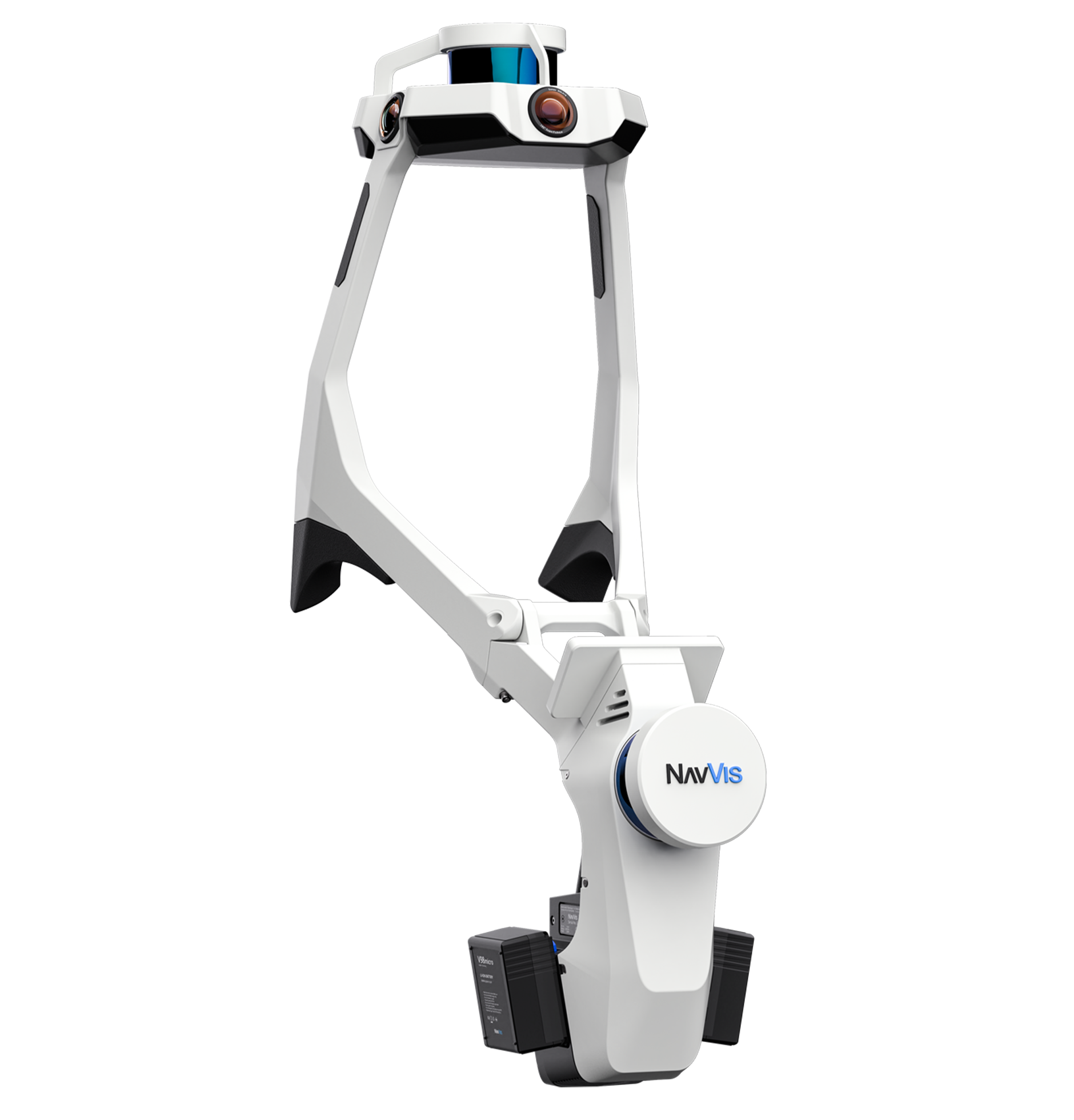

| 製品名 | NavVIs VLX 2（販売終了） | NavVis VLX3 | NavVis MLX |
 |  |  | |
| 計測対象 | 構造物を速く・正確に・現実的な コストで3Dデータ化したい方 | 屋内外の複雑な現場を 広範囲かつ詳細に3Dデータ化したい方 | 狭所や高所を含む複雑な現場を 高速・高品質に3Dデータ化したい方 |
| レーザー | レーザー数：2台 x 16 層 点群取得速度：最大600.000 点/s Range：30m（有効範囲） | レーザー数：2台 x 32 層 点群取得速度：最大640.000 点/s Range：50m（有効範囲） | レーザー数：1台 x 32 層 点群取得速度：最大640.000 点/s Range：50m（有効範囲） |
| 相対精度（1σ） | 6mm | 5mm | 5mm |
| 重量 | 8.7kg | 8.5kg | 3.6kg |
| IP規格 | IP 42 | IP 42 | IP 42 |
