【新機能紹介】点群を部分的に削除できるNavVis IVION最新機能「点群クリーンアップ」とは？操作手順や活用例をご紹介

今回は、今年リリースされた点群を部分的に削除できるNavVis IVIONの「点群クリーンアップ機能」のご紹介です。

皆さんは既にこちらの機能をご利用されたでしょうか？
本記事では、その具体的な手順や活用例についてご紹介いたします。

「点群クリーンアップ」機能の操作手順

点群クリーンアップ機能を利用して点群データを除去するのは、たったの5ステップで完成します。
操作は非常にシンプルですので、人を選ばす簡単に点群を編集することができるのがこの機能の特徴です。

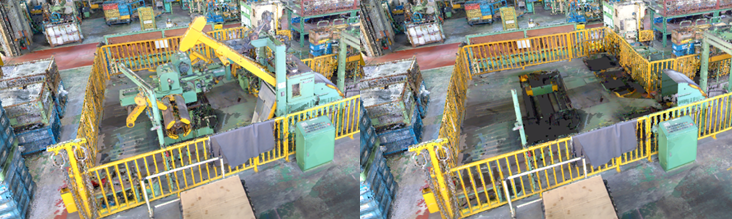

今回はとある工場から一部機材を消してみたいと思います。
実際の操作画面はこちらをご覧ください。

1. NavVis IVIONの該当サイトにアクセス後、サイト設定から「点群のクリーンアップ」をクリック
2. 除去する点群のみを「✂」で選択（Top・Front・Back・Right・Leftで視点を変更できます）
3. 右のメニューバーから「選択を追加」をクリックし、手順3で選択したエリアを覆うようにクリックして点で囲む
4. 「選択項目を非表示」をクリック
5. 「保存」をクリックし、公開

これで実際のデータから除去したい部分の点群が消えました！
元に戻すこともできますので、間違えて点群を除去しても何度でもやり直しが可能です。

点群クリーンアップ機能の活用例

この点群クリーンアップ機能は以下のような場面でご活用いただけます。

1. 改修時の設備の配置検討：新設予定エリアの点群を除去し、CADモデルを置くことで設備の干渉や離隔を確認
2. 施工後の完成イメージ作成：解体予定の建物部分の点群を除去し、新設予定のCADモデル・BIMモデルを重ねることで完成イメージを作成し、発注者や住民の方へ説明
3. 改修後のデータ差し替え：改修前部分の点群を除去し、改修後の設備をスキャンしてデータを差し替え・更新

この機能の活用に限らず、NavVisのユースケースは以下サイトからご確認いただけます。

最後に

今回はNavVis IVIONの点群クリーンアップ機能をご紹介しました。

「こんな活用方法もあるのでは？」「実際に操作してみたい！」等のご意見がありましたら以下URLからお問合せください。
