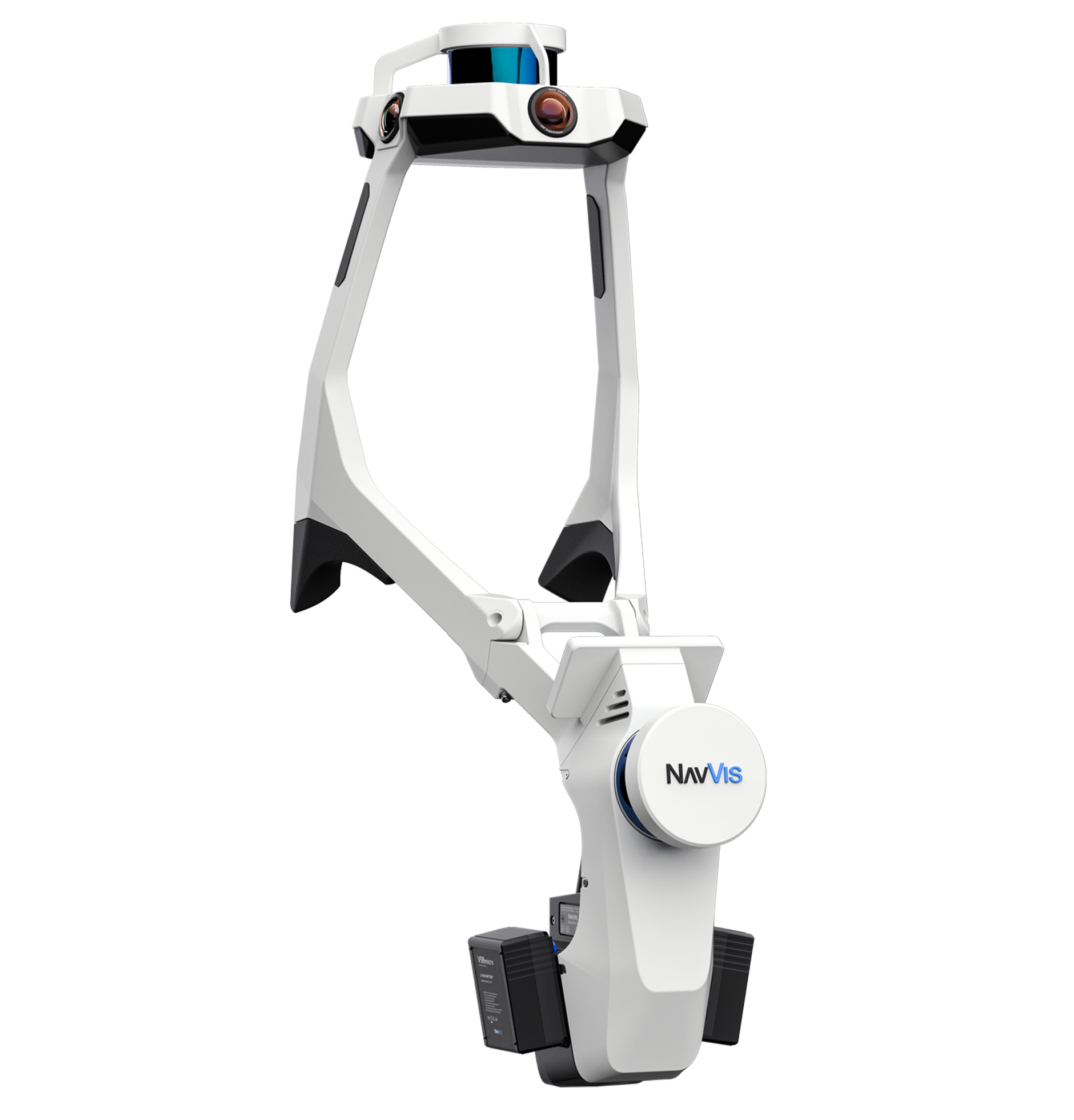

NavVis VLX 2
設備の多い複雑な現場を
高速かつ高品質に3Dデータ化する
移動式計測デバイス
このようなお客様にオススメです
- 従来の地上型レーザースキャナーの計測時間に課題を感じている！
- LOD200の点群データを短時間で取得したい！
- VRやBIM/CIMの背景に使えるリアルな3Dデータを短時間で取得したい！
-
計測風景のデモ動画
-
点群データのデモ動画
特長
測量グレードの点群データ
-
鮮やかな色味
高密度な点群に、大量のパノラマ写真から色付けするため、写真と見間違えるほどクリアに現場を3D再現 -
CAD/BIMモデリング
LOD200を実現する点群品質のため、基本設計用の3D-CADやBIMモデルを作成可能 -
影やノイズが少ない
平面上のノイズが少なく、また配管の表も裏もくまなく均一に3Dデータ取得
ストリートビューライクなパノラマ
鮮明な画像により、点群では視認できない細部まで確認可能
仕様
-
高品質な点群と高度な自己位置推定を実現する2台のLiDAR
2台のLiDARセンサーで、水平・垂直方向の3次元点群データを高密度に取得 -
高解像度なパノラマ画像を取得する4台のカメラ
頭部に搭載された前後左右4台の魚眼カメラで、高解像度なパノラマ画像を取得 -
計測状況が一目でわかるプレビュー画面
手元の画面でデータ取得状況を確認できるため、取得漏れによる手戻りを削減 -
Ground Control Point
地面や壁面の測量点を計測中に記録するだけで、高精度な点群データの取得と自動統合処理を実現 -
動的物体の自動除去
歩行者や車両など、動く物体であれば点群データからの自動除去が可能
性能
-
高精度・高密度な点群データ
精度8mm(1σ)、解像度5mmの点群データを実現 -
汎用性の高いデータ形式
点群データは、E57、PLY、PTS、LAS、XYZ、など一般的なフォーマットで出力
こんな場所でご利用いただいています
-
自動車工場
-
原子力発電所
-
水力発電所
-
変電所
-
化学プラント
-
水処理場
-
研究施設
-
都市計画
